OTDR的使用方法
OTDR的测量模式：自动模式和手动模式
手动模式主要设置以下四个参数：

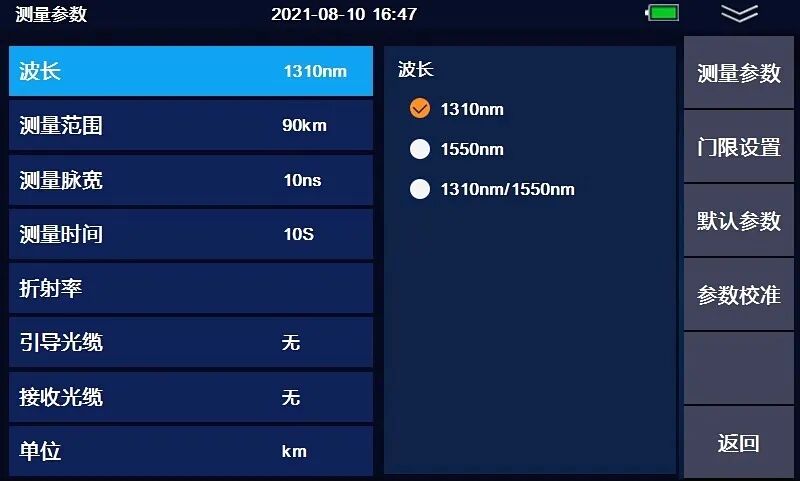

1.波长设置（λ）：
指OTDR激光器发射的激光的波长，本机可选择波长为1310nm，1550nm，1310nm/1550nm, 视具体情况而定。

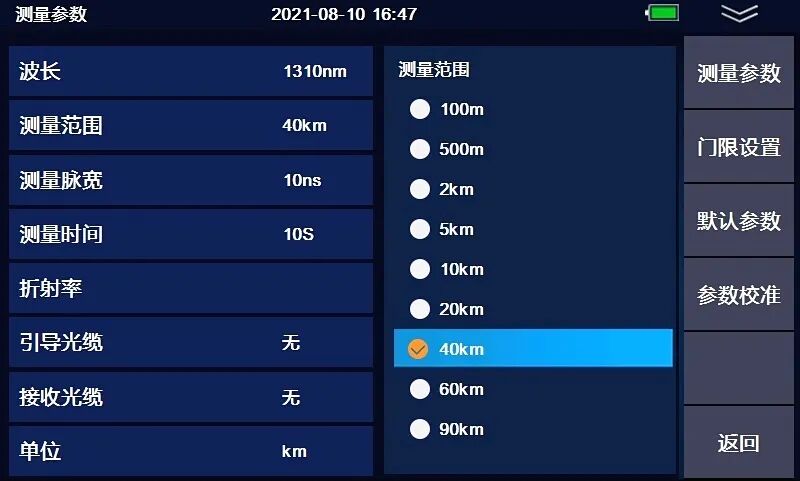

2.测试距离：
通常设置为被测光纤线路长度的1.5-2倍之间最为合适。

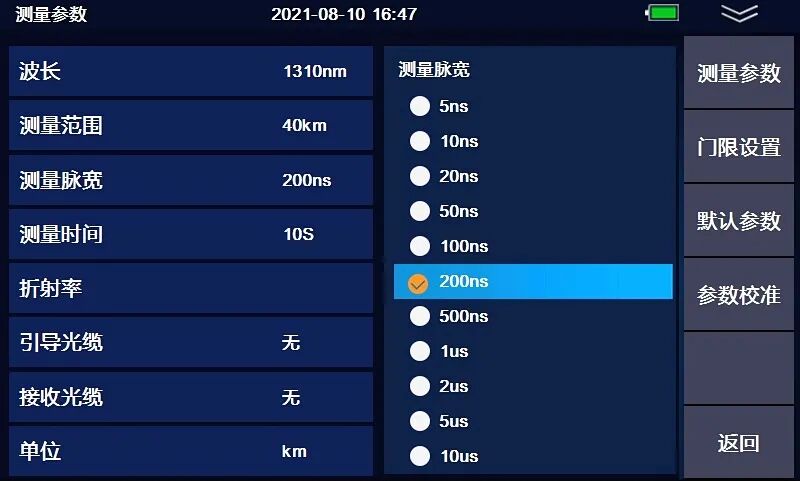

3.脉冲宽度：
脉宽越小，盲区越小，测量距离越短；脉宽越大，盲区越大，测量距离越长。

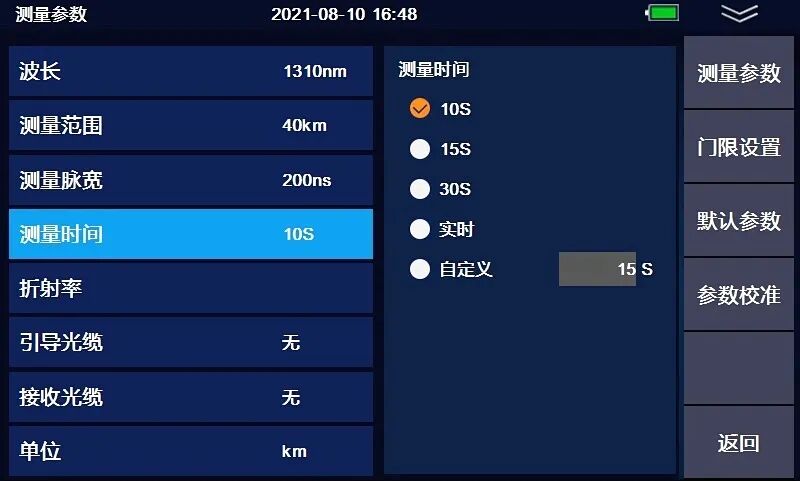

4.测量时间：
分为平均时间和实时测量，一般情况下，建议测试时间为15s，特殊情况下可以自定义。
5.折射率：
光纤的折射率参数一般是默认参数，特殊情况下，根据光纤参数设置对应折射率。

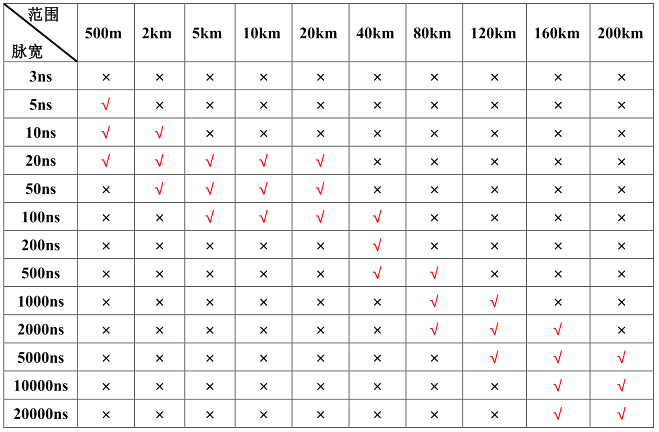

OTDR的测量范围与脉宽的对应表（供参考）

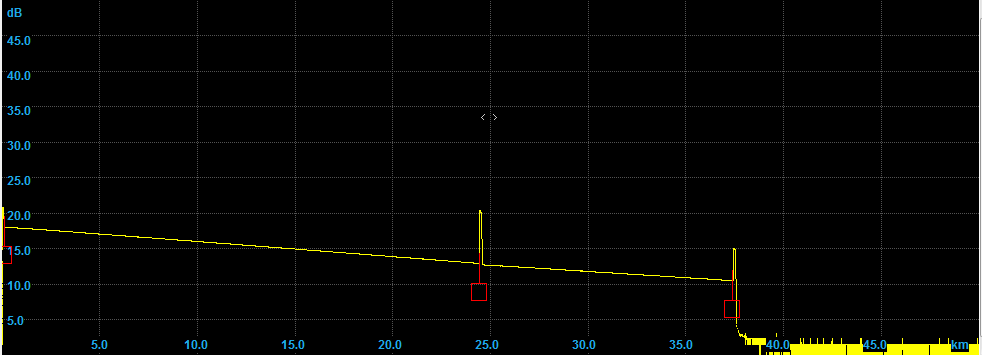

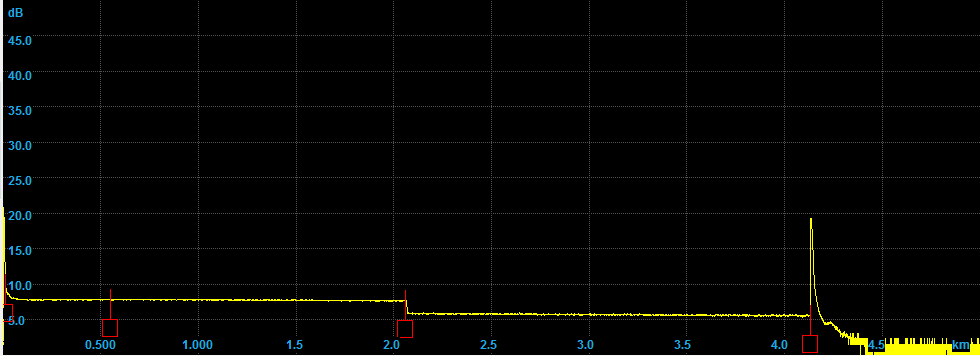

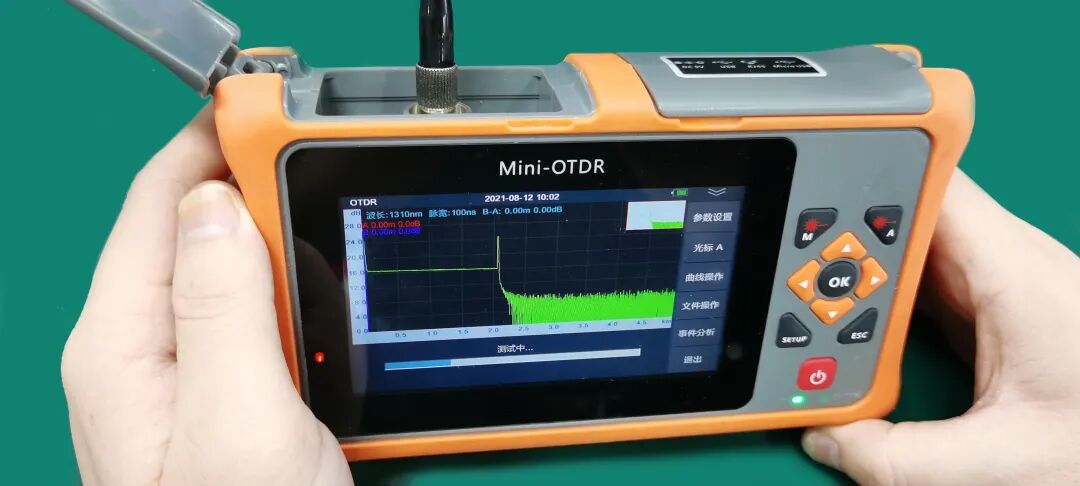

2.OTDR的测试方法 1.接头插入光口： 测试前应该用酒精棉对尾纤接头和OTDR法兰盘端口处进行擦拭，将被测试光纤段的接头，对准OTDR的光口（光口上的凹槽），拧紧。 2.开始测试： 按键区的右上角有“A”标志的是自动模式，左上角“M”标志的是手动模式。 3.测试完成： 根据曲线和底部显示数据，分析被测光缆是否存在光纤衰减、接头损耗、光纤沿长度的损耗分布情况，以及确定光纤故障点等。 3.OTDR常见波形图分析 图1 OTDR正常波形图 图1为OTDR的正常波形图，测试曲线为一条倾斜的斜线。横坐标表示光纤的距离，单位为千米（KM），纵坐标表示光纤的衰耗，单位为dB。波形图末端出现反射峰表示末端已进行了承端处理。 波形图末端无反射峰 图2 波形图末端无反射峰 这种情况一定要引起注意，波形图在末端没有任何反射峰就掉下去了，分析：1：如果波形图显示的末端距离未达到光纤的末端距离，这说明光纤在此处已经断了。2、若是波形图末端的距离已经达到实际光纤末端的距离，此种情况有可能是末端尾纤损坏，或者光纤末端未进行承端。 反射事件 图3 反射事件 如图3所示，波形图中间多了一个反射峰，此种事件一般称为反射事件。因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。如：现主干光缆由汇接至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的线路时，就会出现像图中这样的波形图。当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。 非反射事件 图4 非反射事件 如图4所示，波形图中间出现一个明显的台阶，此种事件一般称为非反射事件，此种情况多数为光纤在此处弯曲直径过小，或光纤收到挤压，如果此处有熔接点，也可能是此处熔接点的熔接损耗太大，这种事件多为故障点。

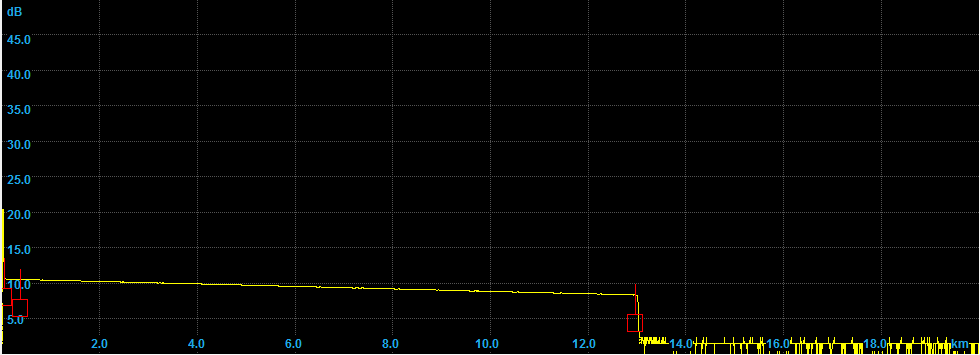

正常波形图
